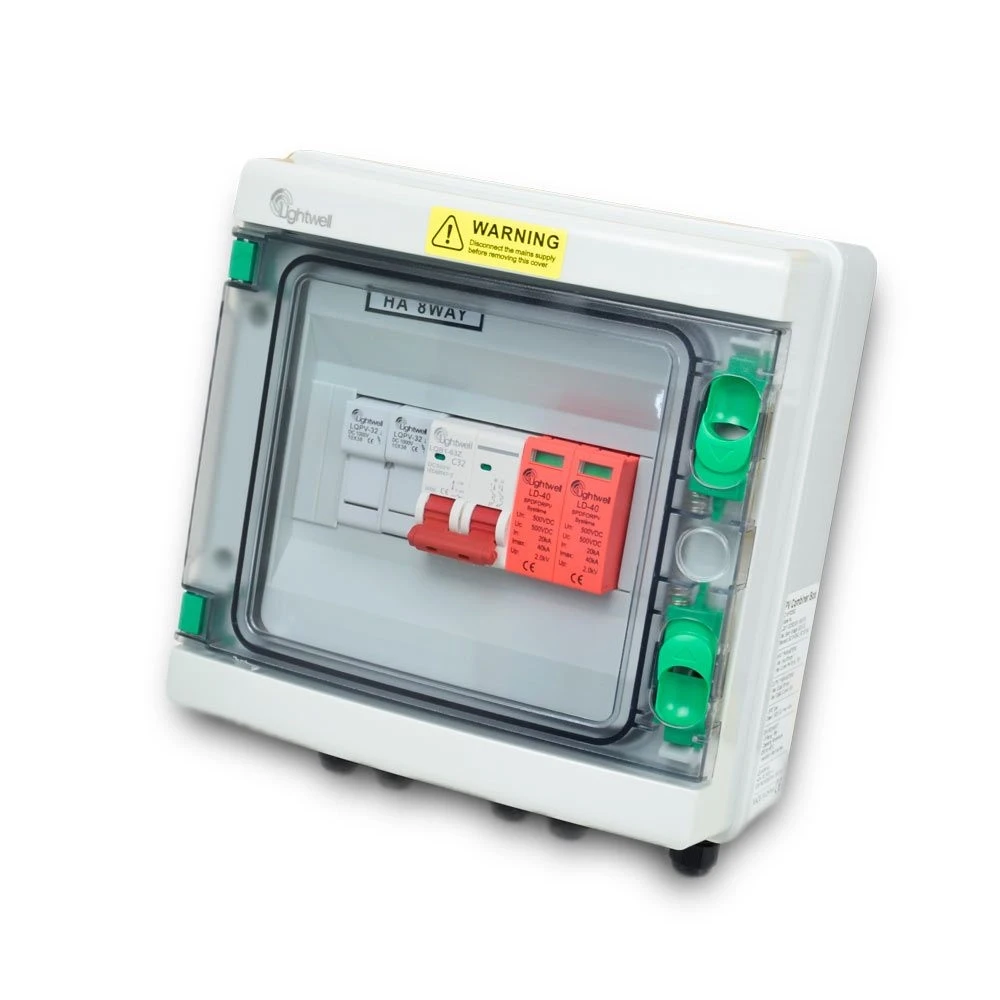

Сонячна PV розподільний щит LQX1/1DC500VB1-1532-PG, DC 500В 1 вхід 1 вихід, з блискавкозахистом

Розподільний щит у зборі LQX1/1DC500VB1-1532-PG

Спеціалізований комбінатор для систем сонячної генерації, який інтегрує в собі все необхідне для безпечного підключення, комутації та захисту одного ланцюга (PV string) сонячних панелей до інвертора.

Призначений для ефективного захисту обладнання від аварійних режимів у системах постійного струму: перевантаження, короткого замикання та імпульсних перенапруг.

Склад комплектації:

• Автоматичний вимикач постійного струму (2-полюсний MCB): 500 В, 32 А
• Два запобіжники постійного струму: 500 В, 15 А
• Обмежувач перенапруг (2-полюсний SPD DC): 500 В, клас II (до 40 кА)
• Герметичний бокс зі ступенем захисту IP65
• Комплект елементів для настінного кріплення

Переваги та ключові особливості:

• Комплексний захист: Об'єднує автоматичний вимикач, запобіжники та УЗІП в єдиному корпусі, що забезпечує повний захист від основних загроз у мережі постійного струму.
• Простота монтажу та обслуговування: Всі компоненти змонтовані на заводі, що значно спрощує установку та подальше технічне обслуговування PV-системи.
• Надійність та довговічність: Корпус із ABS-пластику забезпечує високий ступінь захисту IP65 від пилу та вологи, дозволяючи встановлення поза приміщенням.
• Безпека експлуатації: Конструкція забезпечує стабільну та безвідмовну роботу фотоелектричної системи.

Технічні характеристики:

• Призначення Підключення 1 стрінгу сонячних панелей
• Макс. вхідна напруга (DC) 500 В
• Макс. вхідний струм (на стрінг)    15 А
• Номінальний струм вимикача (MCB) 32 А
• Захист від перенапруг (SPD)    Клас II, Imax 40 кА
• Ступінь захисту IP65
• Матеріал корпусу ABS-пластик
• Кількість входів/виходів 1 вхід / 1 вихід
• Діапазон робочих температур -25 °C ... +60 °C
• Тип кабельних вводів PG
• Спосіб монтажу Настінний
